太阳能电池板和蓄电池配置计算公式

[点击量：3270][来源：湛江赢咖8注册有限公司技术部]

2015-11-23

最近很多人都在问，、河道流量计、窨井液位计等产品应该用多少功率的太阳能板或者蓄电池，那么湛江赢咖8娱乐的技术向你提供太阳能电池板和蓄电池配置计算公式：

一：首先计算出电流：

　　如：12V蓄电池系统； 30W的灯2只，共60瓦。

　　电流＝ 60W÷12V＝ 5 A

二：计算出蓄电池容量需求：

　　如：路灯每夜照明时间9.5小时，实际满负载照明为 7小时（h）；

　　例一：1 路 LED 灯

　　（如晚上7：30开启100％功率，夜11：00降至50％功率，凌晨4：00后再100％功率，凌晨5：00关闭）

　　例二：2 路非LED灯（低压钠灯、无极灯、节能灯、等）

　　（如晚上7：30两路开启，夜11：00关闭1路，凌晨4：00开启2路，凌晨5：00关闭）

　　需要满足连续阴雨天5天的照明需求。（5天另加阴雨天前一夜的照明，计6天）

　　蓄电池＝ 5A × 7h ×（ 5＋1）天＝ 5A × 42h ＝210 AH

　　另外为了防止蓄电池过充和过放，蓄电池一般充电到90％左右；放电余留5％－20％左右。

　　所以210AH也只是应用中真正标准的70％－85％左右。另外还要根据负载的不同，测出实际的损耗，

　　实际的工作电流受恒流源、镇流器、线损等影响，可能会在5A的基础上增加15％-25％左右。

三：计算出电池板的需求峰值（WP）：

　　路灯每夜累计照明时间需要为 7小时（h）；

　　★：电池板平均每天接受有效光照时间为4.5小时（h）；

　　最少放宽对电池板需求20％的预留额。

　　WP÷17.4V ＝（5A × 7h × 120％）÷ 4.5h

　　WP÷17.4V ＝9.33

　　WP＝162（W）

　　★ ：4.5h每天光照时间为长江中下游附近地区日照系数。

另外在太阳能路灯组件中，线损、控制器的损耗、及镇流器或恒流源的功耗各有不同，实际应用中可能在15％-25％左右。所以162W也只是理论值，根据实际情况需要有所增加。

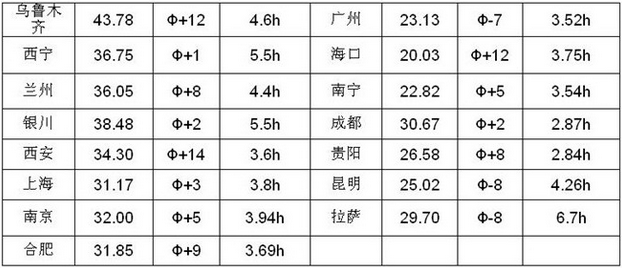

全国主要城市年平均日照时间及最佳安装倾角
