多普勒流速仪对安装点上游和下游直渠道的要求你知悉吗？[赢咖8娱乐]

[点击量：1831][来源：赢咖8注册 · 中国已服务中小企业8千家]

2021-04-17

标准安装条件要求：安装地点的上游有渠道宽度10倍的直渠道，下游有5倍的直渠道。

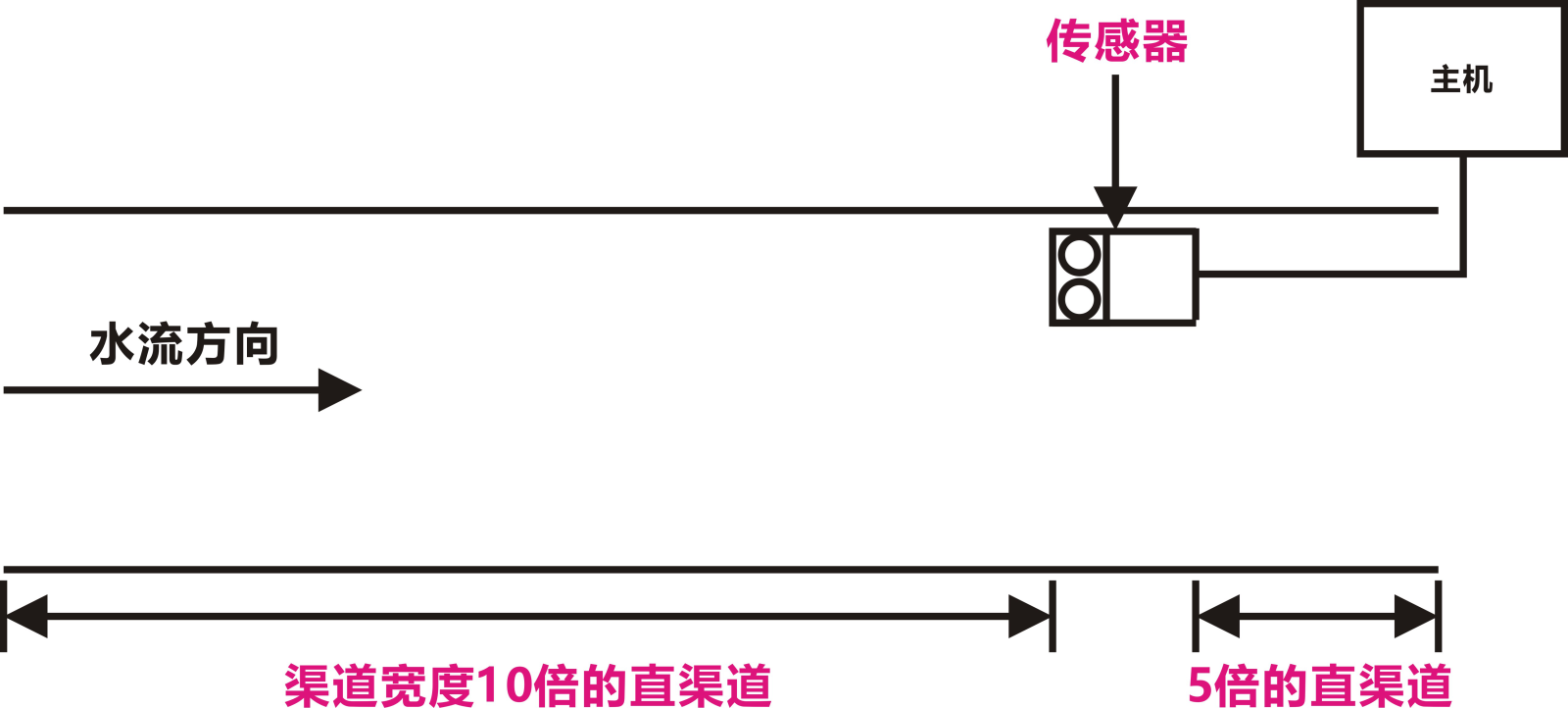

上下游直渠道要求

如果安装在闸门或者泵的下游，要求安装地点的上游距离闸门要有渠道宽度30倍的直渠道，下游有5倍的直渠道。

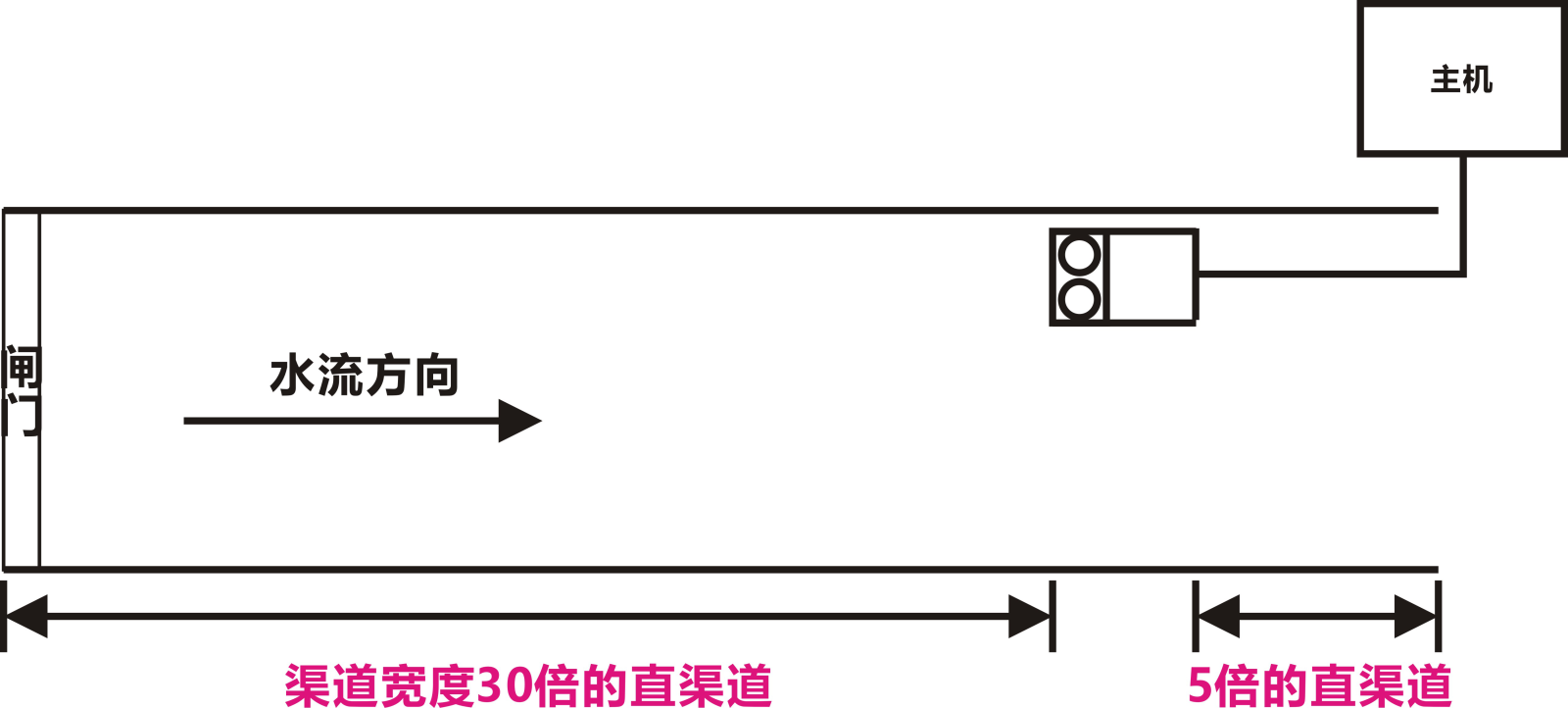

装在闸门下游的直渠道要求

上游直渠道在满足10倍的渠道宽度的基础上，长度越长越好，越长水流就越平稳，流速测量就越接近实际流速。并且这一段不能有任何阻挡水流的物体，比如：闸门、挡水坝等水工建筑物，保证传感器前端水流流态平稳无紊流。

上游直渠道的长度越长越好

●举例：一条矩形渠道的宽度是2米，那么传感器安装地点的上游和下游的直渠道分别要有多少米长度呢？

如果在平常的渠道内，上游要有20米，下游要有10米直渠道。

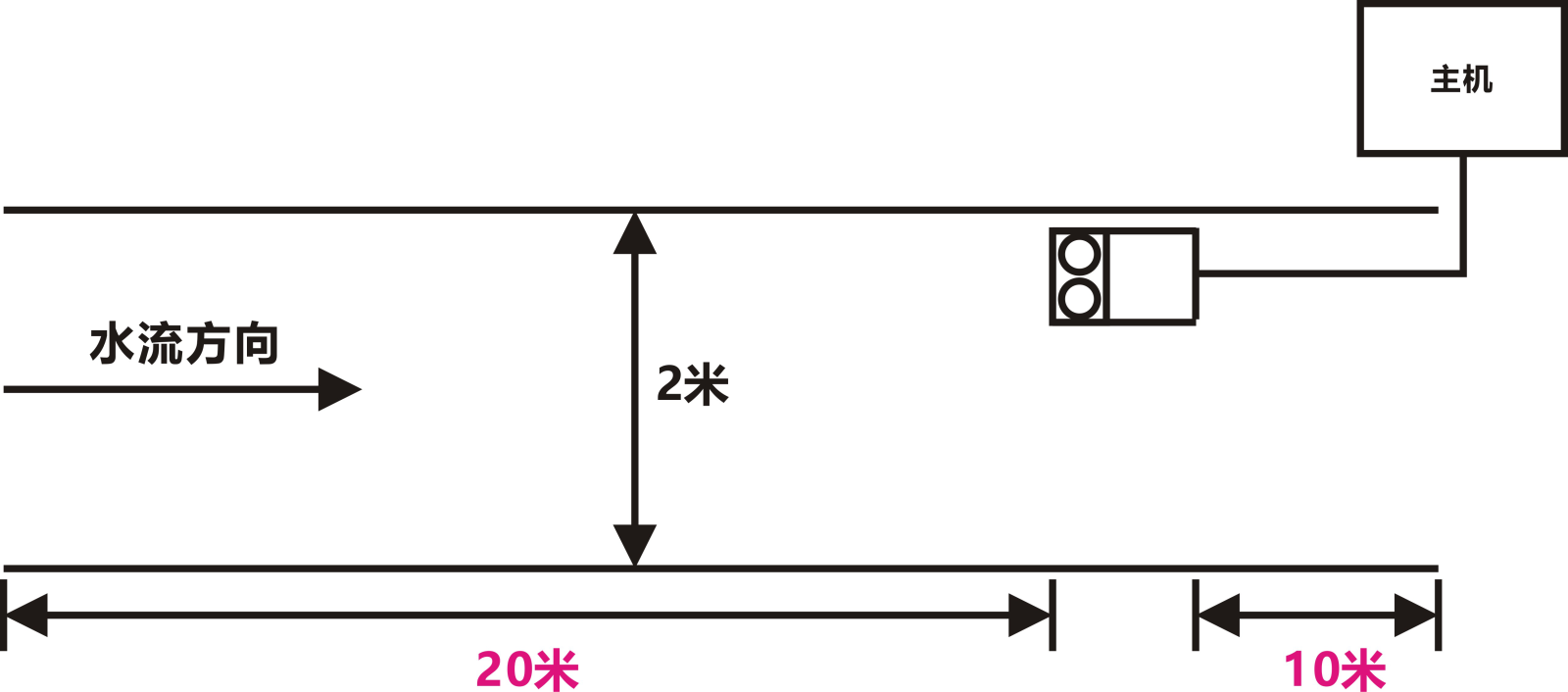

宽度2米渠道的上游和下游直渠道要求

多普勒流速仪有些现场因为实际渠道条件限制，造成安装地点上游达不到10倍的直渠道，下游达不到5倍的直渠道。zui少要求是上游5倍的直渠道，下游3倍的直渠道，但是出现的问题是测量误差就加大了，这个误差具体有多少，跟现场工况有关，每个现场都不一样。

例如下图：因为在山区，都是弯道，达不到标准的上游直渠道要求，在这个点安装实际流速是0.90～0.95米/秒，测量出来的值是0.65～0.80米/秒。

●举例：一条梯形渠道的上底边宽度是5米，下底边宽度是2米，高度是2米，那么渠道宽度应该怎么算？

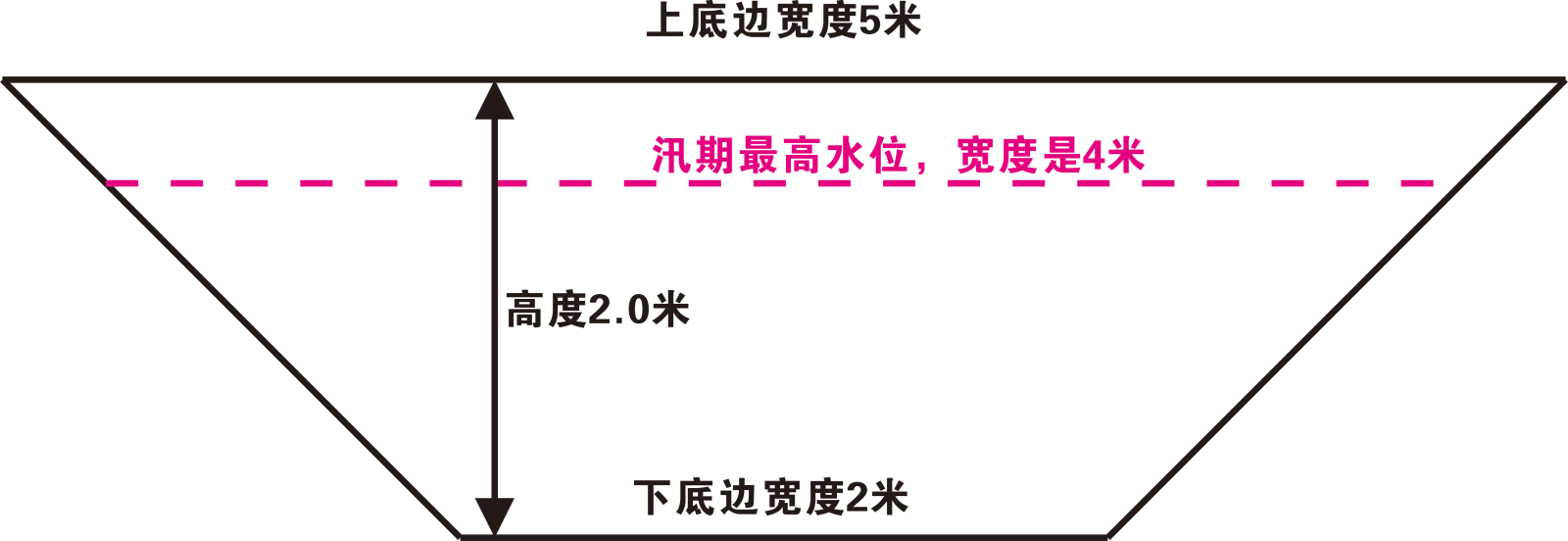

梯形渠道宽度如何确定

按照汛期zui高水位的宽度作为渠道的宽度，如果汛期水位超过梯形渠道zui高处，那么以梯形渠道的上底边宽度为标准。

如果汛期zui高水位宽度是4米，在安装地点上游要有40米的直渠道，下游要有20米的直渠道。

梯形渠道上游和下游直渠道长度
