与量水堰槽配合使用，测量明渠内水的流量。主要用于测量污水厂、企事业单位的污水排放口、城市下水道的流量及农田水利中的渠道等。

湛江赢咖8娱乐的超声波明渠流量计采用超声波穿过空气，以非接触的方法测量。因此在粘污、腐蚀性液体条件下，比接触式的仪表，具有更高的可靠性和耐用性。

常用的堰槽有，直角三角堰、矩形堰和巴歇尔槽（如下图）：

常用的堰槽及水位和流量变化关系

使用，安装时必须知道配用量水堰槽的水位-流量对应关系。

量水堰槽的水位-流量关系可以从国家计量检定规程《明渠堰槽流量计》JJG711-90中查到。本说明书摘抄了一部分（第六、量水堰槽）。巴歇尔槽知道了喉道宽度b，就可以用相应的公式算出水位-流量对应关系。

直角三角堰也是用相应的公式计算出水位—流量对应关系。

矩形堰也有相应的公式。但是还与安装的渠道尺寸有关，确定水位-流量关系时，矩形堰与渠道宽B、开口宽b、上游堰坎高度p有关。

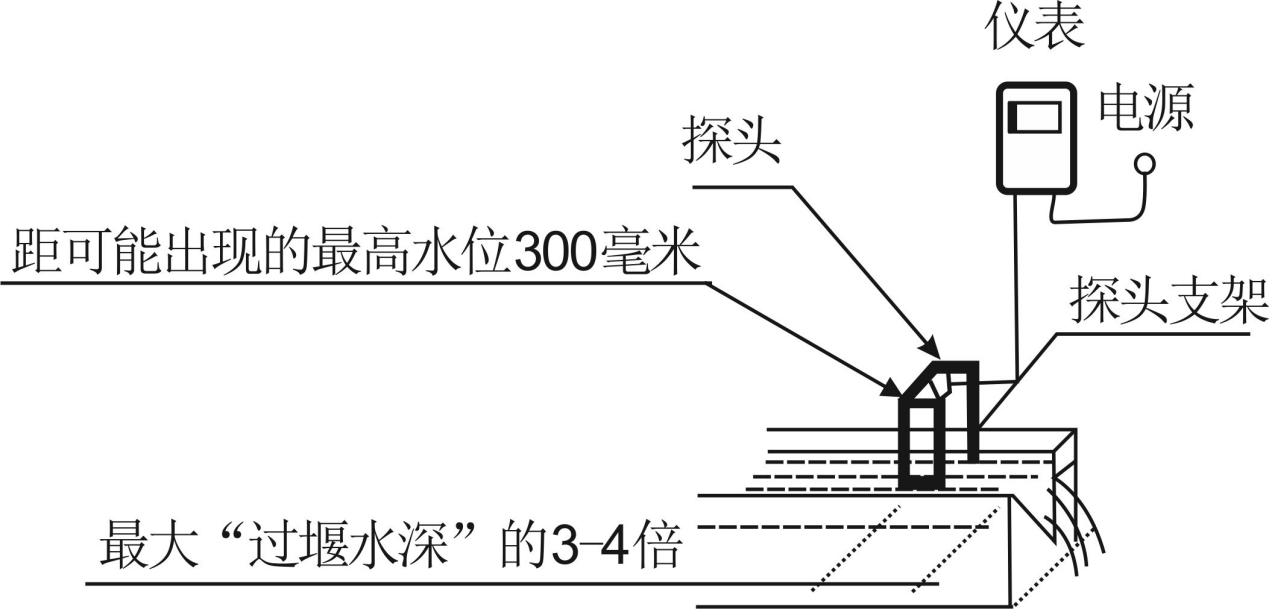

三角堰上探头安装位置

巴歇尔槽上探头安装位置

探头发射面要对准水面，并且跟水面垂直。可以用水平尺放在探头上盖上，通过校上盖水平使探头对准水面。巴歇尔槽水位观测点在距槽上游0.1～0.5米位置；三角堰、矩形堰在上游一侧，距堰板3～4倍zui大过堰水深处。
